Cablage PAC pour l'asservicement

Je suis en train de cabler ma PAC (caliente 100 4s) et j'ai besoin de votre aide :
1) Dans le livre de ma PAC il y a deux possibilité pour brancher la pac soit raccordement direct pour le pilotage de la pompe de filtration"mode priorité chauffage" soit raccordement pour déclencher l'horloge de la filtration "mode priorité chauffage"; Lequel choisir ? Quelle est la différence entre les deux?
2) Au vu des divers branchements que j'ai vu sur le forum la deuxième solution est la plus ressemblante. Dans ce cas comment câbler ? Soit faire comme sur le livre de la pac ou bien faire comme le dessin de Paulo en reliant le 1 sur A1 et le 2 sur A2. Sachant que j'ai le coffret wat avec la même horloge que sur le dessin du livre de la pac.
Merci beaucoup pour votre aide.

Les deux raccordements proposés par le fabriquant sont identique dans la fonction seul le câblage varie, la seconde solution est la bonne, identique à mes branchements pour PAC O'Foehn.

Le probleme est que généralement la puissance de coupure du contact de la PAC n'est pas suffisante et on s'expose à griller la carte donc je te conseil d'utiliser un contacteur si s'est le cas.

Le contact de la PAC doit etre capable d'absorber une intensité égale à 3 fois l'intensité nominale de la pompe de filtration.

Merci Paulo mais du coup je suis encore perdu c'est quoi un contacteur ? Ou dois-je le mettre ? comment le câbler? Mes connaissances en électricité sont très limitées.

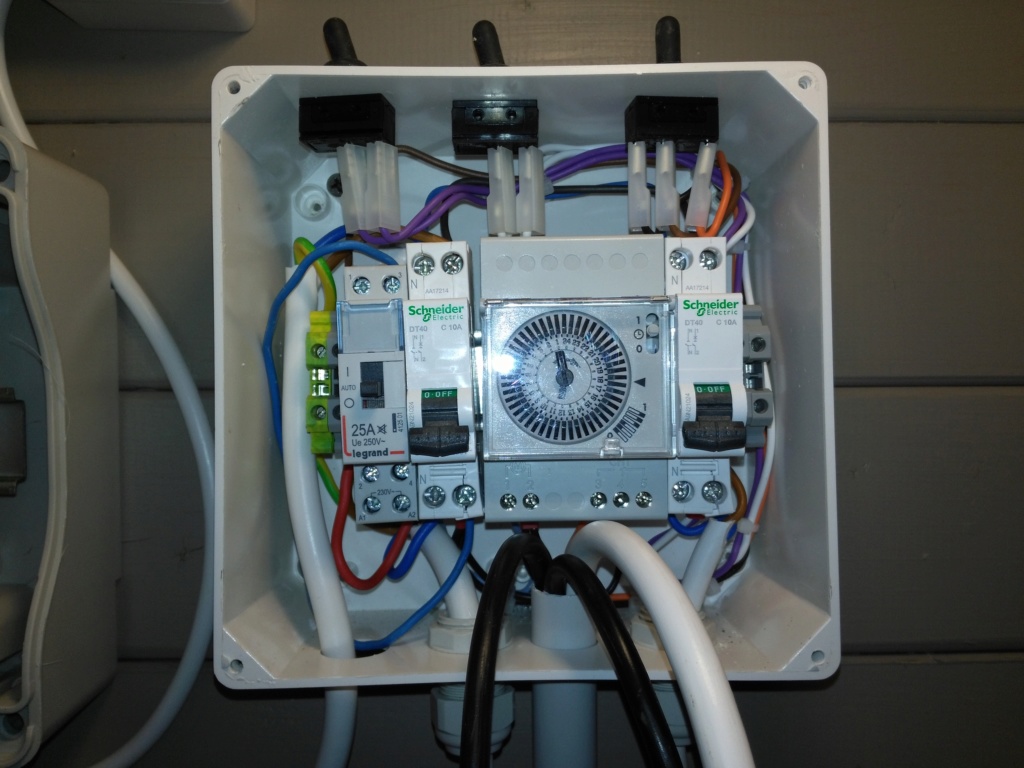

Je t'envoie une photo de ce que j'ai fait:
d'abord le coffret divisionnaire avec liaison avec celui de la maison sur un disjoncteur 32 A avec du 6² : il contient un interrupteur différentiel 40 mA puis un disjoncteur C20 type D pour la pac puis un C16 pour une prise, un C16 pour relier le coffret wat et un C10 pour la lumière

Ensuite j'ai le coffret wat: j'ai acheté un relais jour nuit pour pouvoir asservir le justpH et le minisalt avec la pompe, j'ai mis les fils supplémentaires comme tu l'as fait sur ta photo.



Je n'ai pas encore branché les deux c'est les deux fils noirs qui dépassent, si j'ai bien compris je les relie aux mêmes endroits que la pompe.


Donc il me reste la pac, qu'est-ce que je rajoute et où?
Désolé de te déranger encore Paulo et encore pour ton aide

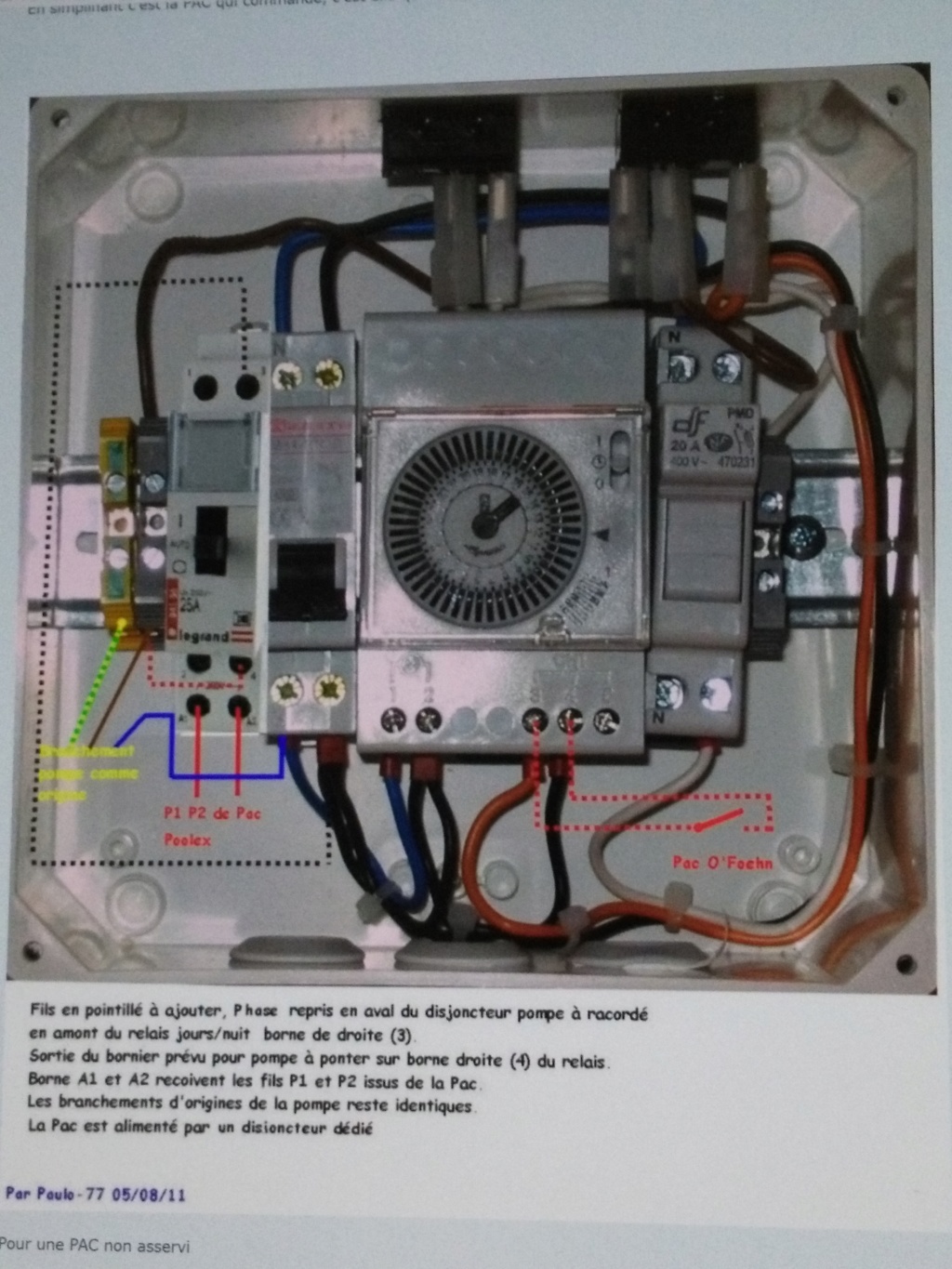

En cherchant sur internet j'ai trouvé ce cablage
Est ce que c'est ça que je dois faire ?
Merci pour votre aide

Merci Paulo, pas de problème je vais attendre de toute façon cette semaine je suis en déplacement donc je ne pourrai pas bosser sur mon chantier.
Merci beaucoup pour ton aide.

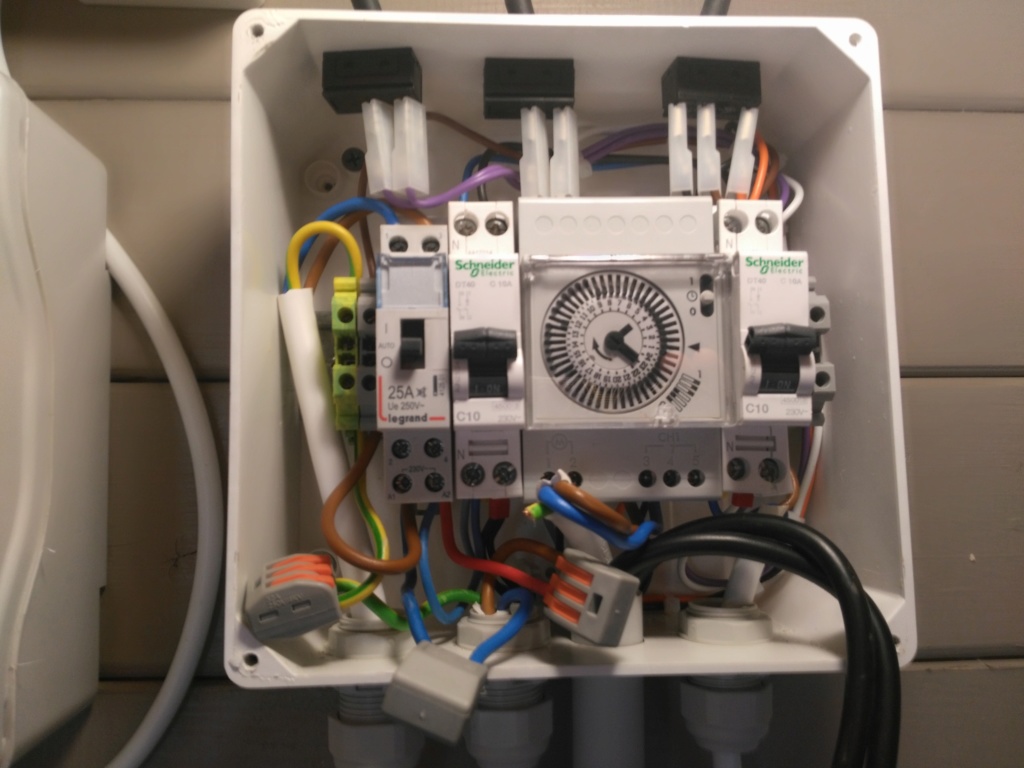

Merci Paulo, voilà ce que j'ai fait :
j'ai relié alimentation du disjoncteur pompe : Neutre en 1 et Phase en 3
j'ai relié le fil marron qui venait du haut sur le bornier de gauche à A1
j'ai rajouté un fil neutre de la borne 1 de l'horloge à A2
j'ai relié la phase du fil de la pompe en 4 et le neutre en 2

Pour terminer j'ai relié le fil 1 de la pac au 3 de l'horloge et le fil 2de la pac au 4 de l'horloge. Ce qui donne ça :


Est ce que c'est bon ?
J'ai encore une question : où dois-je brancher les alimentation de ma pompe pH et mon électrolyseur? Est-ce que je les relie comme la pompe en 2 et 4 du contacteur?
Merci beaucoup pour ton aide sans toi je serai complètement perdu.

Par alimentations en apport de tension tu veux dire neutre phase terre? Oui c'est le cas.
Je pense aussi que je vais rajouter des borniers pour relier cela sera plus simple.
Encore un grand Paulo

mimi183 a écrit:Par alimentations en apport de tension tu veux dire neutre phase terre? Oui c'est le cas.

Oui l'apport de tension est Phase/Neutre l'autre solution étant le contact sec.

Bonjour je suis très embêté
Le poseur de liner est venu aujourd'hui, le liner est posé, la piscine se remplit.
Du coup on est allé voir le tableau watt pour la durée de fonctionnement de la pompe et là l'horloge du tableau watt ne fonctionne pas quelque soit la position du bouton sur un ou zero ou la pendule.
Du coup je ne sais pas comment faire pour faire fonctionner ma pompe. J'ai suivi les conseils de Paulo pour relier ma pompe à chaleur, j'ai du merder quelque part comment faire pour résoudre mon problème sachant que pour le moment à part faire tourner ma pompe et couper le disjoncteur pour la couper , je n'ai pas de solution.

Bonsoir, mon horloge ne fonctionne pas, je suis très embêté, dans quelles positions doivent être les boutons :
l'horloge dois je la mettre sur 1 ou horloge.
le contacteur doit être sur O auto ou 1
je suis complètement perdu
des que je mets le contacteur sur 1 tout se met en route la pompe, le justpH, le minisalt, mais l'horloge ne fonctionne pas, quelque soit la position de l'interrupteur du dessus et quelque soit la position de l'interrupteur qu'il y a sur l'horloge. En fait on dirait qu'elle n'est pas alimentée.
Merci pour votre aide.

Impossible de te répondre comme ça, il faudrait faire des tests, deja contacteur sur auto, horloge sur le sigle horloge, commutateur (extérieur) sur auto également.

Merci Paulo, je teste ça demain matin, ce soir je suis crevé, j'ai tellement stressé aujourd'hui que ça m'a pris toute mon énergie.
Maintenant que le liner est posé et que le poseur m'a dit que je m'étais bien débrouillé, je suis rassuré, j avais tellement peur d'avoir fait des boulettes. Enfin bref, je vais dormir et je teste ça demain. Encore pour ton aide et pour tous les conseils que l'ensemble des participants donnent, sans vous je n'y serai jamais arrivé.

Bonjour, j'ai testé ce que tu m'as dit commutateur sur auto horloge sur horloge et bouton extérieur sur horloge et il ne se passe rien. L'horloge ne fait pas de bruit, elle ne tourne pas.

J ai mis une photo du cablage de mon coffret et une photo des branchements  que j'avais fait je ne sais pas si c'est suffisamment visible.
Sinon est-ce qu'en attendant de résoudre ce problème je peux brancher la pompe sur une prise avec un programmateur, c'est trop les boules si après tous ces efforts l'eau devient toute verte.
Merci pour ton aide.

Bonjour Je n'avais pas vu ta réponse, pour le moment je n'ai pas eu le temps de trouver mon problème, mais j'ai laisser la pompe branché sur le contacteur et je l'arrête et la met en fonctionnement manuelle ment, je vais avoir plus de temps et je vais tester avec une lampe comme tu me le conseille. Je te tiens au courant.
En tout cas je suis content pas de fuite dans les tuyaux. Et mes enfants sont biens contents de se baigner même si l'eau n'est pas très chaude.

Bonsoir Paulo
Alors j'ai fait les tests, l'horloge marche, il semblerait que je n'ai pas mis l'alimentation du disjoncteur de gauche car si je relie l'alimentation du tableau directement sur le disjoncteur de 10A au lieu de le mettre sur le contacteur, tout fonctionne.
Donc si je rebranche l'alimentation phase neutre sur mon contacteur et que je rajoute un fil qui par du 1 du contacteur au neutre du disjoncteur 10A en haut et un fil qui part du 3 du contacteur à la phase du disjoncteur en haut, est-ce que ce sera bon?
Je ne sais pas si j'ai été très clair. Il faudrait que je fasse un schéma ça serait peut-être plus clair.
En tout cas pour ton aide.

Voilà un schéma vite fait, du coup j'ai un doute sur  "un neutre direct issu de l'alimentation de l'horloge (surement borne 1) alimentera la borne A2" je ne l'ai pas mis sur le schéma est ce que c'est un fil qui part de la borne 1 en bas de horloge et qui va à A2 ? J'ai un gros doute.
Merci pour ton aide.

Bon alors j'ai refait le schéma avec ce que j'ai compris des explications que tu m'as donné. J 'espère que c'est bon ce coup là. Je crois que tu as bien compris que j'étais nul en électricité. Donc si c'est pas bon, je crois que je devrais faire appel à un électricien.
Merci encore pour ton aide.

Là ça devrait aller

Bonjour
J'ai effectué les branchements comme indiqué sur le schéma. Alors ça marche mais ça fait des trucs bizarres comme des secousses quand ça passe des heures en fonctionnement aux heures ou ça ne fonctionne pas.
Quand je touche les fils à n'importe quel endroit ça fait des accoues aussi.
J'ai pourtant bien vissé toutes les connexions, c'est vraiment bizarre.
J'ai testé avec une lampe, elle fait des flashs lumineux du coup, j'ai peur de griller la pompe si je la branche à la place de la lampe.
Si tu as une idée du problème.
Merci pour ton aide.

Je ne vois pas du tout ce que tu as pu faire comme erreur, mais si il se passe quelque chose quand tu touche les fils c'est une mauvaise connection.
