branchement contact sec du regulateur PH phileo sur boitier WATRERAIR
Bonjour
J 'ai un régulateur PH PHILEO de chez CCEI et je doit brancher un câble "contact sec" sur le boitier W******, mai je ne sais pas ou ?
est ce que quelqu'un a déjà eu le cas ?
voir photo
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 20160810](https://i.servimg.com/u/f35/19/52/94/50/20160810.jpg)
photo de l'ensemble
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 20160811](https://i.servimg.com/u/f35/19/52/94/50/20160811.jpg)
photo du boitier
- câble de droite = régulateur ph
- câble du milieu = pompe filtration
de vos réponse
J 'ai un régulateur PH PHILEO de chez CCEI et je doit brancher un câble "contact sec" sur le boitier W******, mai je ne sais pas ou ?
est ce que quelqu'un a déjà eu le cas ?
voir photo
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 20160810](https://i.servimg.com/u/f35/19/52/94/50/20160810.jpg)
photo de l'ensemble
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 20160811](https://i.servimg.com/u/f35/19/52/94/50/20160811.jpg)
photo du boitier
- câble de droite = régulateur ph
- câble du milieu = pompe filtration
![Merci](/users/2514/64/20/42/smiles/728139.gif)
olivier85- Bébé nageur
- Nombre de messages : 18
Localisation : vendee
Date d'inscription : 06/07/2016
Re: branchement contact sec du regulateur PH phileo sur boitier WATRERAIR
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 1301310943382112410819787](https://nsm08.casimages.com/img/2013/01/31//1301310943382112410819787.gif)
C'est une photo ou un scan du schéma du régulateur qui serait intéressant pour les branchements.
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 091026114230211244722717](https://nsm02.casimages.com/img/2009/10/26//091026114230211244722717.gif)
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 100811093406211246548709](https://nsm03.casimages.com/img/2010/08/11//100811093406211246548709.gif)
Re: branchement contact sec du regulateur PH phileo sur boitier WATRERAIR
Bonjour

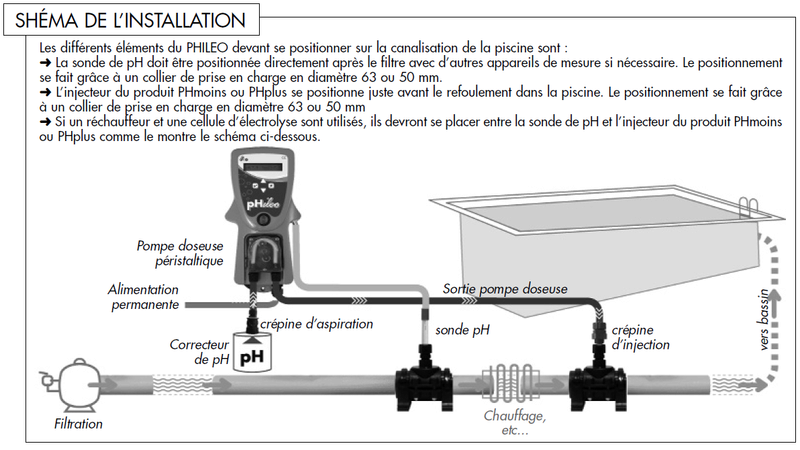

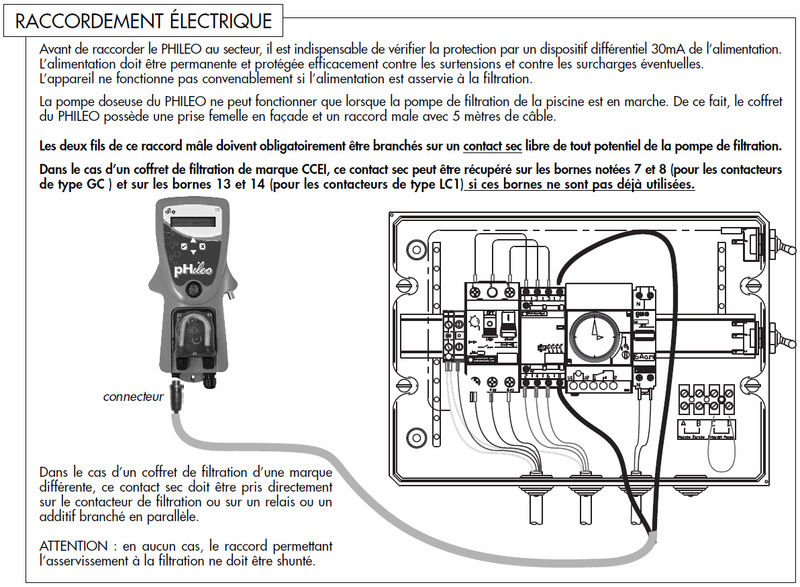

ci-joint les photo du schéma d'installation et raccordement electrique
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR Shema_11](https://i.servimg.com/u/f35/19/52/94/50/shema_11.png)
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR Raccor11](https://i.servimg.com/u/f35/19/52/94/50/raccor11.jpg)
ci-joint les photo du schéma d'installation et raccordement electrique
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR Shema_11](https://i.servimg.com/u/f35/19/52/94/50/shema_11.png)
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR Raccor11](https://i.servimg.com/u/f35/19/52/94/50/raccor11.jpg)
olivier85- Bébé nageur
- Nombre de messages : 18
Localisation : vendee
Date d'inscription : 06/07/2016
Re: branchement contact sec du regulateur PH phileo sur boitier WATRERAIR
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 1301310943382112410819787](https://nsm08.casimages.com/img/2013/01/31//1301310943382112410819787.gif)
Avec le matériel que tu possède actuellement tu ne peux pas le faire fonctionner, il faut ajouter un contacteur, en GSB un contacteur jour/nuit de chauffe eau électrique fera parfaitement l'affaire.
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 091026114230211244722717](https://nsm02.casimages.com/img/2009/10/26//091026114230211244722717.gif)
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 100811093406211246548709](https://nsm03.casimages.com/img/2010/08/11//100811093406211246548709.gif)
Re: branchement contact sec du regulateur PH phileo sur boitier WATRERAIR
Bonjour
Merci

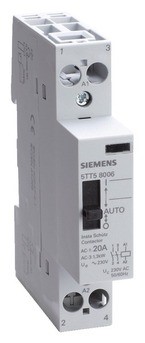

j'ai trouver ce type de contacteur jour/nuit 20A SIEMENS, est ce que sa peut fonctionner
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR Contac10](https://i.servimg.com/u/f35/19/52/94/50/contac10.jpg)
Comment puis-je le brancher ?
Merci
j'ai trouver ce type de contacteur jour/nuit 20A SIEMENS, est ce que sa peut fonctionner
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR Contac10](https://i.servimg.com/u/f35/19/52/94/50/contac10.jpg)
Comment puis-je le brancher ?
olivier85- Bébé nageur
- Nombre de messages : 18
Localisation : vendee
Date d'inscription : 06/07/2016
Re: branchement contact sec du regulateur PH phileo sur boitier WATRERAIR
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 1301310943382112410819787](https://nsm08.casimages.com/img/2013/01/31//1301310943382112410819787.gif)
Oui il est très bien.
Tu peux mettre une photo de ton tableau sans capot.
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 091026114230211244722717](https://nsm02.casimages.com/img/2009/10/26//091026114230211244722717.gif)
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 100811093406211246548709](https://nsm03.casimages.com/img/2010/08/11//100811093406211246548709.gif)
Re: branchement contact sec du regulateur PH phileo sur boitier WATRERAIR
Bonjour
voici la photo
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 20160812](https://i.servimg.com/u/f35/19/52/94/50/20160812.jpg)
![Merci](/users/2514/64/20/42/smiles/728139.gif)
voici la photo
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 20160812](https://i.servimg.com/u/f35/19/52/94/50/20160812.jpg)
![Merci](/users/2514/64/20/42/smiles/728139.gif)
olivier85- Bébé nageur
- Nombre de messages : 18
Localisation : vendee
Date d'inscription : 06/07/2016
Re: branchement contact sec du regulateur PH phileo sur boitier WATRERAIR
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 1301310943382112410819787](https://nsm08.casimages.com/img/2013/01/31//1301310943382112410819787.gif)
En premier tu décale les 2 bornes de gauche pour y mettre ton contacteur à coté du disjoncteur filtration et tu suis bien ce que j’écris :
Le fil marron (du haut) qui est sur le bornier déplacé va se brancher sur la borne A1.
Un fil bleu (nouveau) sera branché sur la borne A2 du contacteur et sur la borne neutre basse du disjoncteur filtration.
Le fil de phase (marron) du câble de la pompe sera branché sur la borne 2 du contacteur.
Un fil marron (ou rouge ou noir) (nouveau) sera branché sur la borne 1 du contacteur et sur la borne de droite basse du disjoncteur filtration.
Les bornes 3 et 4 du contacteur seront le contact sec de ton régulateur de PH.
Le petit fil marron qui est branché avec le fil de la pompe doit etre ton électrolyseur, il accompagnera bien sûr le fil de la pompe sur la borne 2 du contacteur.
Avec ce câblage le contacteur sera l'alimentation de la pompe et tu gagneras de la pérennité sur ton horloge.
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 091026114230211244722717](https://nsm02.casimages.com/img/2009/10/26//091026114230211244722717.gif)
![branchement contact sec du regulateur PH phileo sur boitier WATRERAIR 100811093406211246548709](https://nsm03.casimages.com/img/2010/08/11//100811093406211246548709.gif)
Re: branchement contact sec du regulateur PH phileo sur boitier WATRERAIR
Bonjour Paulo
Merci pour ton aide, j 'ai suivi les étapes une à une est sa fonctionne très bien.
Merci encore et bonne baignade
Merci pour ton aide, j 'ai suivi les étapes une à une est sa fonctionne très bien.
Merci encore et bonne baignade
