coffret piscine domotique
Bonjour

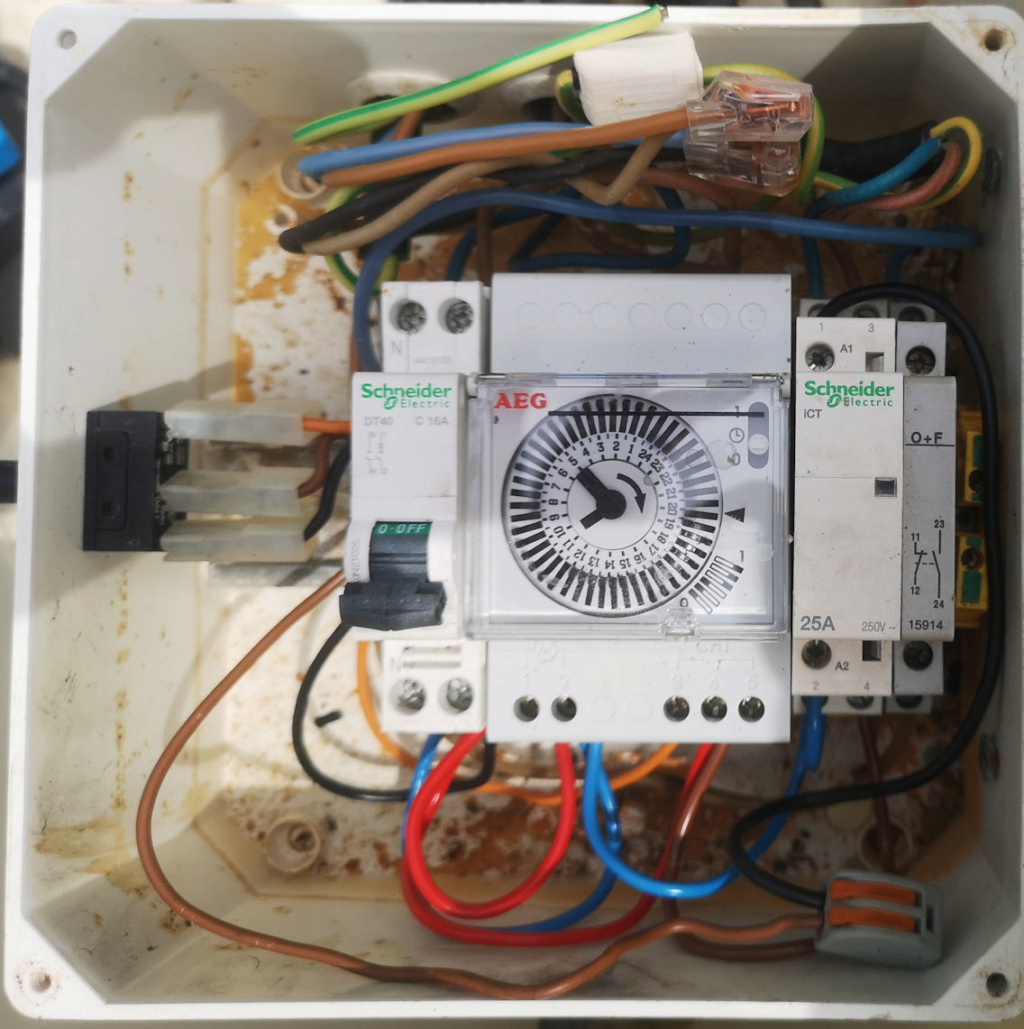

J'aurais besoin de vos lumières. Voici mon coffret électrique de ma piscine wat. Il doit être d'origine (2008 ou 2009)

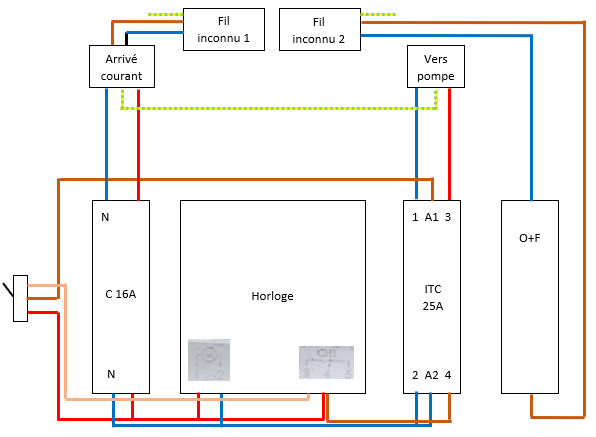

je vous fournit le schéma électrique correspondant:
le câble part lequel arrive le courant possède bien 5 brins
première question: à quoi sert le module le plus à droite ou il y a O+F et une sorte d'interrupteur dessus?
Deuxième lié à la première, j'ai deux fils inconnus, une idée de ce que ça pourrait être? j'ai une pompe à chaleur qui est piloté par l’allumage ou non de la pompe il y en a surement un qui la pilote mais lequel? et quid de l'autre?
mon horloge vient de rentre l’âme (l'interrupteur fonctionne mais l'horloge ne tourne pas)
du coup je souhaiterais la remplacer par un interrupteur wifi que je piloterais via mon serveur domotique
(pour ceux que ça intéresse je vais mettre un sonoff basic que je remplacerais peut-etre par un sonoff th10 afin de récupérer la température plus tard))
voici le schéma du branchement que je souhaite faire:
est-ce que cela vous parait bien?
A priori le module que je vais mettre ne coupe que la phase, pas le neutre, d'ou le câblage au niveau de A2.
S'il coupe le neutre, puis-je ponter la borne 2 et A2?
Pachti
J'aurais besoin de vos lumières. Voici mon coffret électrique de ma piscine wat. Il doit être d'origine (2008 ou 2009)
je vous fournit le schéma électrique correspondant:
le câble part lequel arrive le courant possède bien 5 brins
première question: à quoi sert le module le plus à droite ou il y a O+F et une sorte d'interrupteur dessus?
Deuxième lié à la première, j'ai deux fils inconnus, une idée de ce que ça pourrait être? j'ai une pompe à chaleur qui est piloté par l’allumage ou non de la pompe il y en a surement un qui la pilote mais lequel? et quid de l'autre?
mon horloge vient de rentre l’âme (l'interrupteur fonctionne mais l'horloge ne tourne pas)
du coup je souhaiterais la remplacer par un interrupteur wifi que je piloterais via mon serveur domotique
(pour ceux que ça intéresse je vais mettre un sonoff basic que je remplacerais peut-etre par un sonoff th10 afin de récupérer la température plus tard))
voici le schéma du branchement que je souhaite faire:
est-ce que cela vous parait bien?
A priori le module que je vais mettre ne coupe que la phase, pas le neutre, d'ou le câblage au niveau de A2.
S'il coupe le neutre, puis-je ponter la borne 2 et A2?
Pachti
pachti- Nombre de messages : 5
Localisation : vendee
Date d'inscription : 19/08/2016
Re: coffret piscine domotique
Le petit module à l’extrême droite est un auxiliaire de contacteur en cas de nombre de borne insuffisante, il est en fonctionnement par le contacteur voisin.
A2 est pratiquement toujours alimenté par un neutre direct
Re: coffret piscine domotique
Merci Paulo
Donc cet auxiliere de contacteur fonctionne quand le contacteur 25a est actionné si je comprend bien. Mais pourtant il n'y a aucun contact électrique entre les deux... Il fonctionne parce qu'il est à proximité et donc s'enclenche avec le rayonnement magnétique du contacteur 25a? Si oui cela voudrait dire que mon fils inconnu 2 pourrait etre le retour vers ma pompe à chaleur.
Quand tu dis neutre direct, tu sous-entends que tous les neutres pourraient être relier en un seul et même endroit?
Donc cet auxiliere de contacteur fonctionne quand le contacteur 25a est actionné si je comprend bien. Mais pourtant il n'y a aucun contact électrique entre les deux... Il fonctionne parce qu'il est à proximité et donc s'enclenche avec le rayonnement magnétique du contacteur 25a? Si oui cela voudrait dire que mon fils inconnu 2 pourrait etre le retour vers ma pompe à chaleur.
Quand tu dis neutre direct, tu sous-entends que tous les neutres pourraient être relier en un seul et même endroit?
