Mini fosse celine 7 inversé

Bonsoir,

si quelqu'un peut m'éclairer, ce serait super.
Voila, la pose des panneaux est faites ainsi que les semelles. Je dois maintenant réaliser le profil de la mini fosse et c'est là que ça coince.

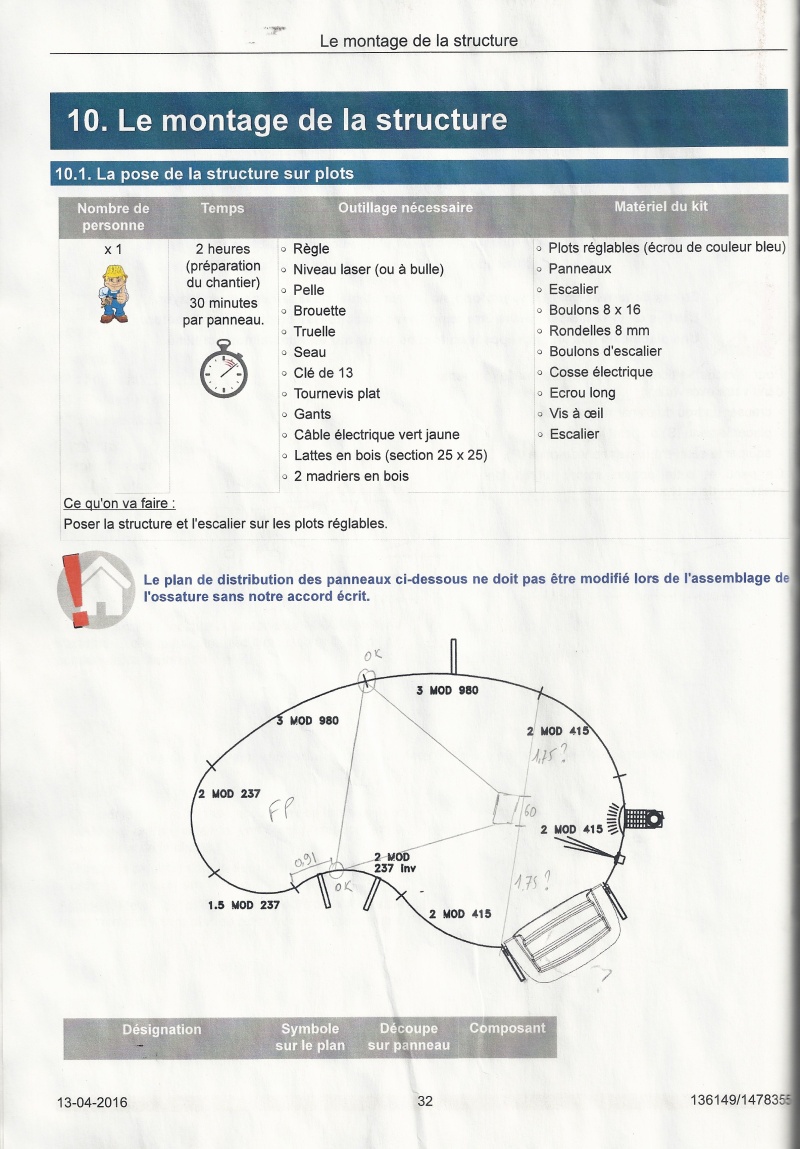

Je n'arrive pas à m'y retrouver dans leurs côtes. D'où partent l'origine de leurs côtes ? un axe ? ...

Merci d'avance pour vos réponses

Couz

Pour le petit fond plat de 60 X 30 cm en demi lune tu mesure 1.75 à partir de la structure sur tout l’arrondi comme si tu n'avais pas d'escalier et il va se dessiné tout seul.

Le restant tu as bon sur ton dessin.

J'ai fait apparaître les autres images car tu avais oublier les balises.

Bonjour,

pour ta réponse.
Je vais essayer cela dans la matinée et je te tiens au courant.
Visiblement, c'est la côte de 1.75 qui est importante car j'ai du mal à vérifier les côtes de 2.5m et 2.30m. Bon, je verrai ça tout à l'heure
pour l'ajout des photos (suis pas encore au point avec les forum)

Je sais si tu as vu mais j'ai certaines cotes sont hors tolérance. J'ai eu du mal a faire mieux. J'espère que cela ne posera pas de problème sur la pose du liner. Et puis maintenant, tout est coulé.

Bonjour,

Question bête:
Les cotes d'implantation sont elles prises à la jointure des panneaux ou bien entre les 2 boulons ?
Je sais, ça fait pas varier de beaucoup mais c'est pour le principe.

Couz

C'est entre les deux vis, à tracer au crayon noir pas au feutre.

couz34 a écrit:

une question.
faut il réaliser la mini fosse après le montage de la structure?
car nous allons recevoir notre eva 07 inversée et le terrassier doit commencer l'excavation vendredi mais il nous dit que les cotes ne sont pas précises dans le manuel et donc qu'il ne pourra pas faire la mini fosse!
aidez moi svp
