Radier et jambes de forces fond plat 1.50

manu70800 Lun 23 Juil 2018 - 11:21

Bonjour a tous,

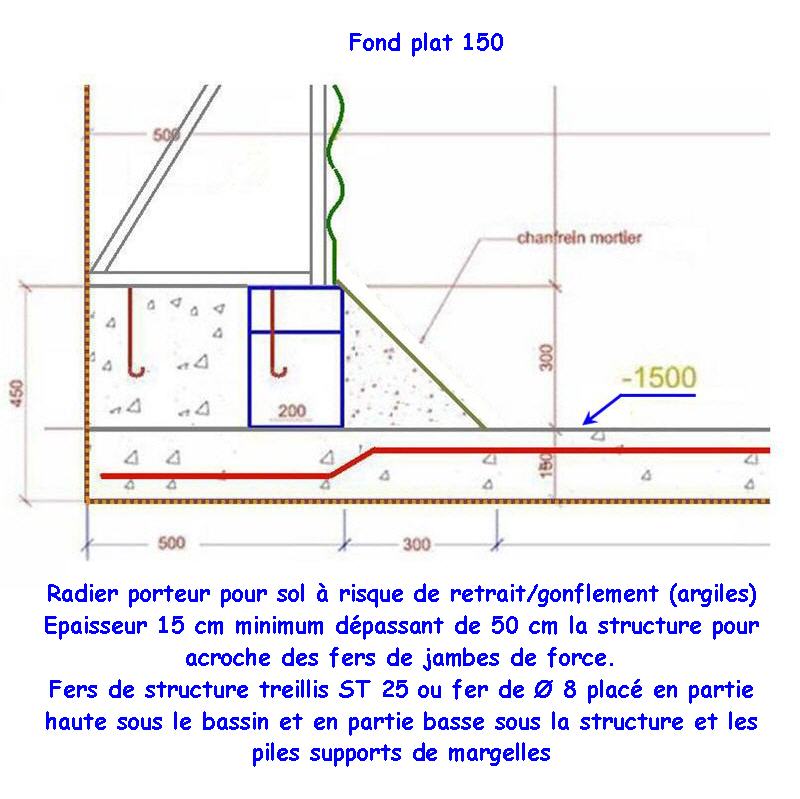

Après une longue réflexion je vais opter pour la technique suivante pour ma sara 9 fond plat 1,50.
Radier et jambes de forces fond plat 1.50 Coupe_11

Radier et jambes de forces fond plat 1.50 Coupe_11

J'attend mon terrassier pour commencer.

J'ai cependant deux questions pour cette technique.

Dans mon idée , je souhaite faire un lit de cailloux 15cm avec drain
Une dalle feraillée de 15cm
Poser ma structure sur des agglos posés sur cette dalle.

Sur l'image du dessus je me demande si les plots béton des jambes de forces sont coulé en même temps que la dalle ou après comme je le pense ?
J'avais lu "il me semble" sur le forum que le treillis doit être en partie basse pour éviter que de la rouille remonte en cas de fissure ou autre . Je doit suivre le schema ci dessus pour le treillis ou mettre tout en partie basse ?

Merci d'avance

Manu

manu70800 Mar 24 Juil 2018 - 17:22

Personne ? Paulo peut être ? Very Happy

Paulo-17 Mar 24 Juil 2018 - 19:25

Radier et jambes de forces fond plat 1.50 1301310943382112410819787

Le treillis se pose comme le dessin dans le tiers haut sous le bassin (gonflement du sol), par contre sous les jambes de force la poussée est plus importante vers le bas donc fer en tiers haut, dans les deux cas il faut 5 cm de béton minimum entre le fer et le haut ou le bas de la dalle suivant l'emplacement.

Un fer dans le centre n'a pas d'interet car il travaillera uniquement en flexion donc peu de résistance alors qu'en étirement la solidité est beaucoup plus importante.

Sur le plan c'est des agglos qui sont représenté un 20X20X50 debout et un 10X20X50 couché sur le coté mais c'était avant l'arrivé des plots maintenant peut qu'une planelle 5X20X50 suffirait.

Faire un drainage sous le radier est une bonne solution.

manu70800 Mer 25 Juil 2018 - 7:43

Merci Paulo pour ces précisions, je vais faire comme cela .

Je parlais plutôt du béton a gauche des agglos représentés , sous les jambes de forces.

Je pense que ce béton est coulé après la dalle ? Mais du coup est-ce assé solidaire ?

Tu a raison pour la planelle, apparemment les plot font 5cm donc un agglo de 20 + planelle de 5 cela fait 25cm , 30cm avec le plot .
il faut les sceller les agglos sur la dalle ?

Merci encore Very Happy

Paulo-17 Mer 25 Juil 2018 - 8:10

manu70800 a écrit:Merci Paulo pour ces précisions, je vais faire comme cela .

Je parlais plutôt du béton a gauche des agglos représentés , sous les jambes de forces.

Je pense que ce béton est coulé après la dalle ?

Oui bien sûr tu va le couler après.

Mais du coup est-ce assé solidaire ?

Tu peux mettre des fers d'amorce pour lié les deux parties de béton et tu prépare bien celui du bas (arrosage à refus la veille au soir)

Tu a raison pour la planelle, apparemment les plot font 5cm donc un agglo de 20 + planelle de 5 cela fait 25cm , 30cm avec le plot .
il faut les sceller les agglos sur la dalle ?

Oui tu maçonne tes agglos sinon ils risqueraient de bouger.

Merci encore

manu70800 Mer 25 Juil 2018 - 8:40

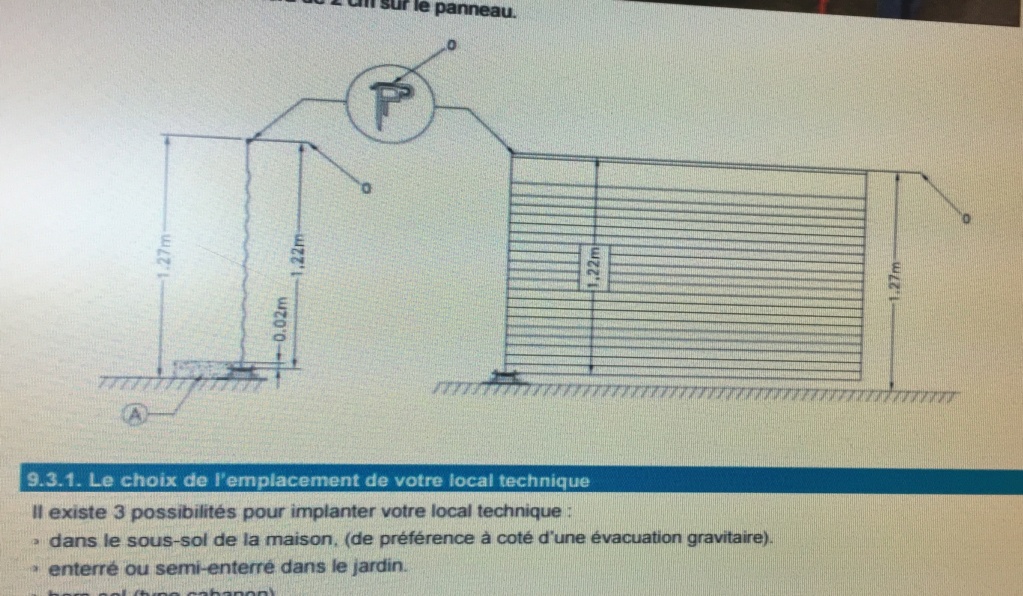

Parfait je vais suivre tes conseils pour les fers-blancs à béton . J’ai reçus la notice à l’instant sur l’espace client . Apparemment les tôles font 122 donc avec une d’alette de 5cm je serais trop haut de 2 cm. Je pense que j’ai meilleurs temps de faire 3 cm de colle sous mon agglos ? Radier et jambes de forces fond plat 1.50 06c23610

Radier et jambes de forces fond plat 1.50 06c23610

manu70800 Mar 14 Aoû 2018 - 15:21

Encore une précision sur le dessin ci dessus, la partie béton à gauche qui prend le fer de la jambe de force , remplace t’il la ceinture périphérique ? Ou faut il en faire une qui recouvre en partie la jambe de force ?

manu70800 Lun 20 Aoû 2018 - 7:04

Bonjour, je reviens sur ce béton ou est repris la jambe de force , il est coulé uniquement sous les jambes ? ou fait le tour de la piscine ?

Paulo-17 Lun 20 Aoû 2018 - 11:37

manu70800 a écrit:Bonjour, je reviens sur ce béton ou est repris la jambe de force , il est coulé uniquement sous les jambes ? ou fait le tour de la piscine ?

C'est bien expliqué dans la notice, continu en partie droite et interrompu dans les courbes.

manu70800 Lun 20 Aoû 2018 - 12:44

Je préfère demander , comme cette méthode est différente . Je percerais des trous avec du fer tor de 8 dans la dalle pour solidariser tout cela

manu70800 Jeu 30 Aoû 2018 - 19:06

Paulo , me conseil tu de faire remonter des ferailles pour les biais 30x30 a 45 degrés et l’escalier ? Je pensais faire remonter des tor de 8 et même pourquoi pas en faire courir un tout le tour bien noyé dans le mortier ? Car cela me parait un peu léger de faire cela en mortier . Merci d’avance

Radier et jambes de forces fond plat 1.50 57207a10

Paulo-17 Jeu 30 Aoû 2018 - 19:33

Non tu ne ferraille pas du mortier c'est trop poreux, par contre placer des fers sur la partie arrière (semelle de fondation 4 ou 6 fers) reprise sur tes amorces serait très bien.

A la place des parpaings tu peux mettre des blocs à bancher que tu pourrais ferrailler.

manu70800 Jeu 30 Aoû 2018 - 19:42

Oui pour la semelle j’avais prévus . C’est quoi que tu appelle amorces ? Je pensais , soit remonter des ferailles prise sur le st25 ou percer et juste planter les tors. Je pense que l’an premiere solution sera mieux . J’avais pas pensé aux bloc à bancher , tu penses que les agglos c’est trop fragile ?

Paulo-17 Jeu 30 Aoû 2018 - 21:02

Les amorces c'est les fers d'attentes ou de reprises.

Les reprendre sur le ST25 serait le mieux, les blocs à bancher c'est une idée comme ça.

manu70800 Ven 31 Aoû 2018 - 5:53

Super

Paulo pour les infos . Un amis maçons me conseil également de doubler le treillis sous les agglos et l’escalier. Je vais préparer tout cela , j’aimerais que là dalle soit finie rapidement. La piscine arrive lundi

manu70800 Ven 31 Aoû 2018 - 9:26

Quelle prise de tête ce béton Mad

. Mon copain maçon viens de me rappeller, il me dit que ma dalle de 15cm serait pas assez solide . Car le manuel wat demande une résistance de dalle de 1,4T m2, et lui me dit que 15cm avec un st25c c’est 1T/m2..... je sais plus quoi faire ?

Paulo-17 Ven 31 Aoû 2018 - 21:18

Et si tu avais suivi les prescription Wat, quelle charge pour un mortier maigre de 5 à 7 cm d'épaisseur ? tu devrais poser la question à ton maçon lol!

manu70800 Sam 1 Sep 2018 - 6:26

Effectivement, lui ne comprend pas pourquoi il demande une simple chape au départ , et une dalle qui résiste à 1,4t si on en fait une . Il me dit que sur un sol bien ça va , mais pourri comme le mien ( fort argile) la dalle il y a pas le choix . Il a regardé dans sont logiciel de calcul, il me suffirait de rajouter une nappe de treillis ( pas forcément comme la première en st 25 ) et 2 cm de dalle pour atteindre cette résistance... il n’y a pas de contre indication à mettre 2 nappes ?

Paulo-17 Sam 1 Sep 2018 - 19:19

Oui tu peux passer deux nappes, à condition que la nappe haute soit au minimum à 5 cm du haut (coté des fers pas l'axe).

manu70800 Sam 1 Sep 2018 - 20:14

Ok , je pensais mettre à 6cm pour assurer le coup
