Changement des Garnitures sur Pompe (Escawat)
Mike44 Sam 9 Fév 2019 - 21:32
Bonjour,
Je suis désolé mais je sais que je ne le fais pas assez, cependant j'ai choisi une piscine w.a.t.e.r.a.i.r pour le coté aventure parce que j'aime bien bricoler et même après le montage je continue d'effectuer moi même des réparations mais je manque simplement de temps pour proposer des sujets et un peu d'assurance parfois à savoir comme tout le monde si on fait bien les choses pour se permettre de donner des leçons. Donc pour une fois je me lance dans l'aventure et je vous propose de changer les garnitures d'une pompe.
Pour information vous n'aurez que la partie "garnitures" car j'ai changé les roulements il y a un an et je n'ai pas de photos du démontage au complet. D'ailleurs pour la petite histoire je devais changer les garnitures en même temps et finalement on ne m'a pas envoyé les bonnes références et en plein début de saison j'ai privilégié le remontage de la pompe rapidement pour assurer la filtration. Cela étant dit je pense que le démontage a également fragilisé les garnitures qui doit donc être à l'origine du problème de ce jour.
Je vous propose donc la première photo qui permet donc de présenter la problématique puisque lorsque les garnitures sont en cause la fuite d'eau sur la pompe intervient donc au centre de celle ci entre la partie noire et la partie bleue. (on distingue légèrement les traces de dépôt blanc laissé entre les deux parties :
Dans la seconde photo je présente la mise en place du plan de travail. Il existe donc un manuel que je tiens à votre disposition si besoin ou que vous pouvez demander au service technique pour effectuer le remplacement des roulements et des garnitures.
Dans mon cas je vais changer les joints en même temps que les garnitures :
Pour info les joints coûtent 12,67 €ttc et les garnitures 32,56 €ttc
On commence donc par retirer le cache noir à l'arrière de la pompe :
On dépose ensuite l'hélice à l'aide de deux tournevis glissés derrière en faisant attention de ne pas la casser. N'hésitez pas à remettre un peu de graisse au remontage pour anticiper les fois suivantes car la première fois ce n'est pas si évident. Et puis il n'y a aucune force à cet endroit.
Ensuite on démonte la flasque "avant" de l'autre coté simplement en dévissant toutes les vis tout autour. J'utilise un tournevis plat pour séparer les deux parties en privilégiant de le tourner plutôt que de le faire pivoter afin d'éviter de fragiliser l'étanchéité des deux parties. J'en profite donc pour remplacer le joint en utilisant de la graisse :
Ensuite on bloque l'axe à l'arrière avec un chiffon (pour protéger) et une pince. Puis on dévisse la turbine. Je présente donc la turbine avec la garniture blanche et noire dans le fond de la pompe et sa remplaçante sur la table. Et ensuite la grosse garniture métallique et noire au dos de la turbine. (dans mon cas c'est elle qui est morte... )

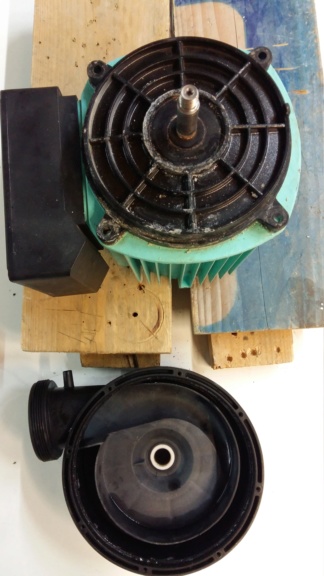

On retire ensuite les 4 vis pour séparer le bloc de la turbine du moteur et là tout de suite on constate bien que l'eau passait par cet endroit. J'ai démonté au préalable le support de la pompe (une vis et en le faisant glisser par l'arrière) et je maintiens la pompe verticale sur un support de planche pour laisser passer l'axe à l'arrière de la pompe.

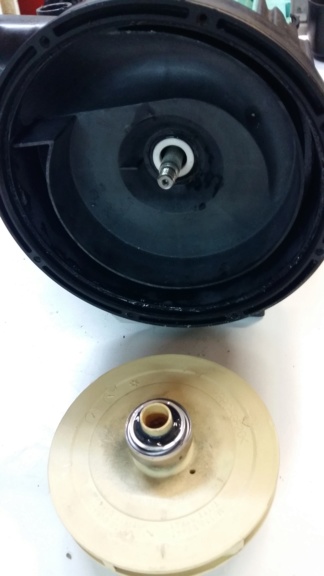

C'est à ce stade normalement qu'on continue le démontage de la pompe pour le changement des deux roulements. Et on revient à cet endroit pour continuer le remontage en changeant les garnitures et les joints. Dommage pour la démonstration car c'est sans doute la partie la plus compliquée mais tout à fait réalisable si vous avez un extracteur de roulement. Et puis il y a une petite subtilité pour trouver le bon geste et remettre les petits joints coniques dont on peut parfois perdre patience Lol ... mais au final tout rentre dans l'ordre .....
J'en profite pour tout nettoyer principalement l'axe avec du papier ponce pour retirer la rouille dû à l'humidité ambiante. Et je pousse la garniture de l'autre coté du bloc turbine pour la faire sortir de son logement :
Du coups bien nettoyer l'ensemble et replacer la nouvelle garniture.
J'utilise toujours un peu de graisse de qualité spécialement conçue pour les joints pour replacer la garniture. Pour info la partie noire est souple et la partie blanche est dure. Si vous avez séparé les deux parties pour rappel la rainure de la partie blanche se met coté moteur.

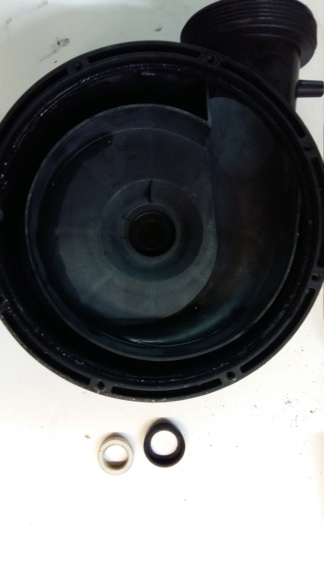

Ensuite retirer la garniture mécanique en douceur et sans casser la turbine. Bien nettoyer l'ensemble.

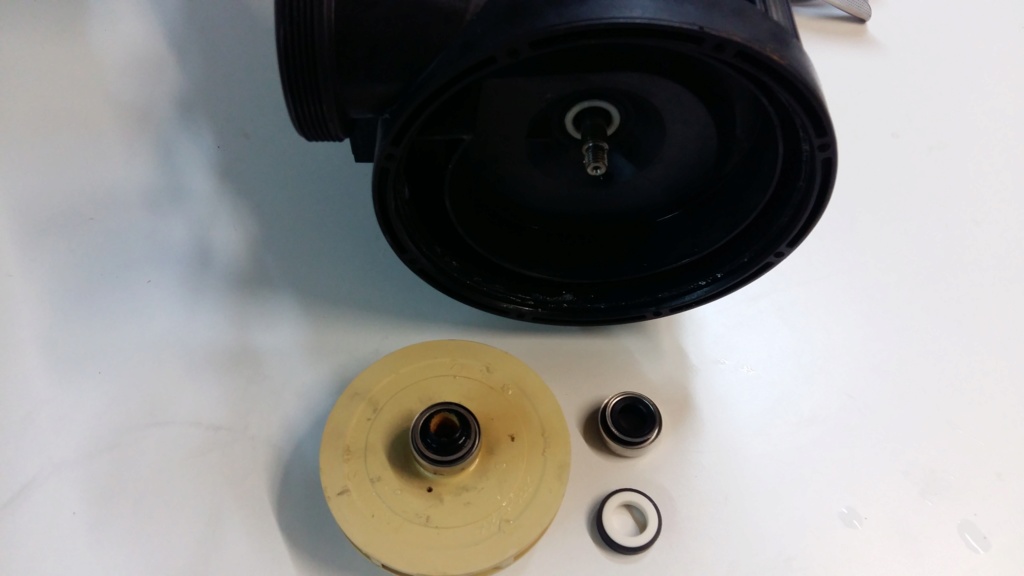

On replace maintenant la nouvelle garniture sur son logement. On remonte le bloc turbine sur le moteur de la pompe :
On visse à la main la turbine pour la remettre en place sur le logement du bloc en maintenant à nouveau l'axe principal à l'arrière de la pompe coté moteur :
J'en profite pour changer le petit joint de la vis de réamorçage de la pompe ainsi que le joint noir sur les bagues d'entrée et de sortie de la pompe :
Et on remonte la flaque et le support de la pompe et l'opération semble être terminée. Il ne reste plus qu'à la rebrancher et à la faire tourner pour quelques années supplémentaires :
Alors voilà, la documentation est très bien faite et bien plus complète que mes explications, cependant j'espère que cette présentation pourra en aider quelques uns à prendre la décision de commander la documentation, les pièces et de se lancer dans l'aventure. Ma pompe a déjà 12 ans et je vous dirais par la suite combien de temps j'ai pu gagner grâce à cette réparation avant que le moteur ne lâche définitivement et que je doive changer carrément la pompe.
Pour ma part en attendant je me suis bien amusé et je suis content d'avoir appris une nouvelle bricole.
Très bonne continuation et à bientôt.
Bien Cordialement
Michaël
Je suis désolé mais je sais que je ne le fais pas assez, cependant j'ai choisi une piscine w.a.t.e.r.a.i.r pour le coté aventure parce que j'aime bien bricoler et même après le montage je continue d'effectuer moi même des réparations mais je manque simplement de temps pour proposer des sujets et un peu d'assurance parfois à savoir comme tout le monde si on fait bien les choses pour se permettre de donner des leçons. Donc pour une fois je me lance dans l'aventure et je vous propose de changer les garnitures d'une pompe.
Pour information vous n'aurez que la partie "garnitures" car j'ai changé les roulements il y a un an et je n'ai pas de photos du démontage au complet. D'ailleurs pour la petite histoire je devais changer les garnitures en même temps et finalement on ne m'a pas envoyé les bonnes références et en plein début de saison j'ai privilégié le remontage de la pompe rapidement pour assurer la filtration. Cela étant dit je pense que le démontage a également fragilisé les garnitures qui doit donc être à l'origine du problème de ce jour.
Je vous propose donc la première photo qui permet donc de présenter la problématique puisque lorsque les garnitures sont en cause la fuite d'eau sur la pompe intervient donc au centre de celle ci entre la partie noire et la partie bleue. (on distingue légèrement les traces de dépôt blanc laissé entre les deux parties :
Dans la seconde photo je présente la mise en place du plan de travail. Il existe donc un manuel que je tiens à votre disposition si besoin ou que vous pouvez demander au service technique pour effectuer le remplacement des roulements et des garnitures.
Dans mon cas je vais changer les joints en même temps que les garnitures :
Pour info les joints coûtent 12,67 €ttc et les garnitures 32,56 €ttc
On commence donc par retirer le cache noir à l'arrière de la pompe :
On dépose ensuite l'hélice à l'aide de deux tournevis glissés derrière en faisant attention de ne pas la casser. N'hésitez pas à remettre un peu de graisse au remontage pour anticiper les fois suivantes car la première fois ce n'est pas si évident. Et puis il n'y a aucune force à cet endroit.
Ensuite on démonte la flasque "avant" de l'autre coté simplement en dévissant toutes les vis tout autour. J'utilise un tournevis plat pour séparer les deux parties en privilégiant de le tourner plutôt que de le faire pivoter afin d'éviter de fragiliser l'étanchéité des deux parties. J'en profite donc pour remplacer le joint en utilisant de la graisse :
Ensuite on bloque l'axe à l'arrière avec un chiffon (pour protéger) et une pince. Puis on dévisse la turbine. Je présente donc la turbine avec la garniture blanche et noire dans le fond de la pompe et sa remplaçante sur la table. Et ensuite la grosse garniture métallique et noire au dos de la turbine. (dans mon cas c'est elle qui est morte... )
On retire ensuite les 4 vis pour séparer le bloc de la turbine du moteur et là tout de suite on constate bien que l'eau passait par cet endroit. J'ai démonté au préalable le support de la pompe (une vis et en le faisant glisser par l'arrière) et je maintiens la pompe verticale sur un support de planche pour laisser passer l'axe à l'arrière de la pompe.
C'est à ce stade normalement qu'on continue le démontage de la pompe pour le changement des deux roulements. Et on revient à cet endroit pour continuer le remontage en changeant les garnitures et les joints. Dommage pour la démonstration car c'est sans doute la partie la plus compliquée mais tout à fait réalisable si vous avez un extracteur de roulement. Et puis il y a une petite subtilité pour trouver le bon geste et remettre les petits joints coniques dont on peut parfois perdre patience Lol ... mais au final tout rentre dans l'ordre .....
J'en profite pour tout nettoyer principalement l'axe avec du papier ponce pour retirer la rouille dû à l'humidité ambiante. Et je pousse la garniture de l'autre coté du bloc turbine pour la faire sortir de son logement :
Du coups bien nettoyer l'ensemble et replacer la nouvelle garniture.
J'utilise toujours un peu de graisse de qualité spécialement conçue pour les joints pour replacer la garniture. Pour info la partie noire est souple et la partie blanche est dure. Si vous avez séparé les deux parties pour rappel la rainure de la partie blanche se met coté moteur.
Ensuite retirer la garniture mécanique en douceur et sans casser la turbine. Bien nettoyer l'ensemble.
On replace maintenant la nouvelle garniture sur son logement. On remonte le bloc turbine sur le moteur de la pompe :
On visse à la main la turbine pour la remettre en place sur le logement du bloc en maintenant à nouveau l'axe principal à l'arrière de la pompe coté moteur :
J'en profite pour changer le petit joint de la vis de réamorçage de la pompe ainsi que le joint noir sur les bagues d'entrée et de sortie de la pompe :
Et on remonte la flaque et le support de la pompe et l'opération semble être terminée. Il ne reste plus qu'à la rebrancher et à la faire tourner pour quelques années supplémentaires :
Alors voilà, la documentation est très bien faite et bien plus complète que mes explications, cependant j'espère que cette présentation pourra en aider quelques uns à prendre la décision de commander la documentation, les pièces et de se lancer dans l'aventure. Ma pompe a déjà 12 ans et je vous dirais par la suite combien de temps j'ai pu gagner grâce à cette réparation avant que le moteur ne lâche définitivement et que je doive changer carrément la pompe.
Pour ma part en attendant je me suis bien amusé et je suis content d'avoir appris une nouvelle bricole.
Très bonne continuation et à bientôt.
Bien Cordialement
Michaël
Site Internet : http://piscineswaterair.free.fr
Vidéo : https://www.youtube.com/watch?v=3JZkn3MEbfo
Mike44- Maitre nageur
- Nombre de messages : 1871
Age : 52
Localisation : Saint-Nazaire
Date d'inscription : 13/11/2009 -
Re: Changement des Garnitures sur Pompe (Escawat)
Paulo-17 Dim 10 Fév 2019 - 20:38
Très bonnes explications, avec se sujet personne n'aura besoin d'aide pour changer des garniture.
Paulo-17- Admin
- Nombre de messages : 15101
Age : 73
Localisation : Charente Maritime
Date d'inscription : 28/07/2008 -
Re: Changement des Garnitures sur Pompe (Escawat)
Mike44 Mar 12 Fév 2019 - 20:24
Salut Paul,
Merci beaucoup, en espérant effectivement que cela puisse servir ....
A bientôt
Mike
Merci beaucoup, en espérant effectivement que cela puisse servir ....
A bientôt
Mike
Site Internet : http://piscineswaterair.free.fr
Vidéo : https://www.youtube.com/watch?v=3JZkn3MEbfo
Mike44- Maitre nageur
- Nombre de messages : 1871
Age : 52
Localisation : Saint-Nazaire
Date d'inscription : 13/11/2009 -
indicateurs de fuites
drdub79 Sam 21 Sep 2019 - 4:07
bonjour,
actuellement je complète plus fréquemment le niveau d'eau en gros toutes les semaines est-ce que ça peut vouloir dire qu'il faut réviser la pompe comme vous le décrivez ? quel a été l'élément clef qui vous a fait prendre cette décision ? et
pour votre description même si je ferais faire le boulot par un spécialiste au moins pour la garantie !
actuellement je complète plus fréquemment le niveau d'eau en gros toutes les semaines est-ce que ça peut vouloir dire qu'il faut réviser la pompe comme vous le décrivez ? quel a été l'élément clef qui vous a fait prendre cette décision ? et
pour votre description même si je ferais faire le boulot par un spécialiste au moins pour la garantie !
drdub79- Petit baigneur
- Nombre de messages : 55
Age : 65
Localisation : Niort
Date d'inscription : 02/09/2012
Re: Changement des Garnitures sur Pompe (Escawat)
Mike44 Sam 21 Sep 2019 - 6:37
Bonjour,
La raison qui m'a fait changer les Roulements de la Pompe c'est qu'elle faisait un bruit strident et la raison qui m'a fait changer les garnitures c'est tout simplement que j'avais une fuite d'eau sous la pompe et que je retrouvais de l'eau dans le local technique.
Maintenant les raisons qui font qu'on soit obligé de remettre de l'eau dans une piscine sont les suivantes :
- Des enfants bien agités qui sortent l'eau en plongeant, sautant, s'éclaboussant.
- Une fuite d'eau du Liner ou d'un circuit hydraulique.
- L'évaporation par grosse chaleur.
Ces raisons sont dans l'ordre d'importance de la quantité d'eau sortie en une seule fois :
- On peut vite perdre 1 ou 2 cm à chaque baignade à cause des enfants.
- Suivant l'importance de la fuite d'eau bien entendu le niveau d'eau descend généralement lentement mais surement. Il suffit dans un premier temps de laisser le niveau d'eau descendre jusqu'à ce que cela s'arrête. (sauf si c'est au fond du bassin et qu'on doit forcément conserver un minimum d'eau pour le maintien du Liner). Puis on recommence en remplissant à nouveau le bassin et si le niveau redescend exactement au même endroit alors il faut chercher à ce niveau précis où se trouve la fuite sur le liner ou sur le circuit d'eau.
- Généralement pour l'évaporation c'est irrégulier suivant la température et il faut quand même plusieurs jours pour constater une baisse du niveau d'eau de quelques centimètres. Les bâches et les abris permettent de limiter cette action.
Donc pour répondre à votre question si vous n'avez pas d'eau dans les environs de la pompe c'est qu'elle n'est pas responsable de la baisse de votre niveau d'eau et qu'il n'est pas nécessaire de changer les garnitures.
Très bonne continuation.
Michaël
La raison qui m'a fait changer les Roulements de la Pompe c'est qu'elle faisait un bruit strident et la raison qui m'a fait changer les garnitures c'est tout simplement que j'avais une fuite d'eau sous la pompe et que je retrouvais de l'eau dans le local technique.
Maintenant les raisons qui font qu'on soit obligé de remettre de l'eau dans une piscine sont les suivantes :
- Des enfants bien agités qui sortent l'eau en plongeant, sautant, s'éclaboussant.
- Une fuite d'eau du Liner ou d'un circuit hydraulique.
- L'évaporation par grosse chaleur.
Ces raisons sont dans l'ordre d'importance de la quantité d'eau sortie en une seule fois :
- On peut vite perdre 1 ou 2 cm à chaque baignade à cause des enfants.
- Suivant l'importance de la fuite d'eau bien entendu le niveau d'eau descend généralement lentement mais surement. Il suffit dans un premier temps de laisser le niveau d'eau descendre jusqu'à ce que cela s'arrête. (sauf si c'est au fond du bassin et qu'on doit forcément conserver un minimum d'eau pour le maintien du Liner). Puis on recommence en remplissant à nouveau le bassin et si le niveau redescend exactement au même endroit alors il faut chercher à ce niveau précis où se trouve la fuite sur le liner ou sur le circuit d'eau.
- Généralement pour l'évaporation c'est irrégulier suivant la température et il faut quand même plusieurs jours pour constater une baisse du niveau d'eau de quelques centimètres. Les bâches et les abris permettent de limiter cette action.
Donc pour répondre à votre question si vous n'avez pas d'eau dans les environs de la pompe c'est qu'elle n'est pas responsable de la baisse de votre niveau d'eau et qu'il n'est pas nécessaire de changer les garnitures.
Très bonne continuation.
Michaël
Site Internet : http://piscineswaterair.free.fr
Vidéo : https://www.youtube.com/watch?v=3JZkn3MEbfo
Mike44- Maitre nageur
- Nombre de messages : 1871
Age : 52
Localisation : Saint-Nazaire
Date d'inscription : 13/11/2009 -
Re: Changement des Garnitures sur Pompe (Escawat)
alexandre Dim 22 Déc 2019 - 8:25
Bonjour.
Merci beaucoup pour le démontage et les différentes phases pour remonter la pompe.
Merci beaucoup pour le démontage et les différentes phases pour remonter la pompe.
alexandre- Nageur professionnel
- Nombre de messages : 566
Localisation : Moselle/st avold
Date d'inscription : 15/10/2009 -
Re: Changement des Garnitures sur Pompe (Escawat)
Nicolas L. Jeu 6 Fév 2020 - 19:17
Bonjour Mike,
Pourrais tu me dire où tu a trouvé et/ou acheter le joint de corps de pompe car j'aurais besoin de le changer mais ne le trouve pas. Merci pour ton aide.
Pourrais tu me dire où tu a trouvé et/ou acheter le joint de corps de pompe car j'aurais besoin de le changer mais ne le trouve pas. Merci pour ton aide.
Nicolas L.- Nombre de messages : 5
Localisation : Pessac
Date d'inscription : 06/02/2020
Re: Changement des Garnitures sur Pompe (Escawat)
Mike44 Jeu 6 Fév 2020 - 20:00
Bonjour,
Comme je l'ai répondu dans le premier post, vous devez contacter le service technique de w.a.t.e.r.a.i.r. car certaines références ne sont pas présentes dans la boutique.
Très bonne continuation
Bien Cordialement
Michaël
Comme je l'ai répondu dans le premier post, vous devez contacter le service technique de w.a.t.e.r.a.i.r. car certaines références ne sont pas présentes dans la boutique.
Très bonne continuation
Bien Cordialement
Michaël
Site Internet : http://piscineswaterair.free.fr
Vidéo : https://www.youtube.com/watch?v=3JZkn3MEbfo
Mike44- Maitre nageur
- Nombre de messages : 1871
Age : 52
Localisation : Saint-Nazaire
Date d'inscription : 13/11/2009 -
Re: Changement des Garnitures sur Pompe (Escawat)
Ericd Mar 21 Juin 2022 - 17:42
Bonjour Mickaël,
Je déterré le sujet car j'ai une demande de rénovation de 3 pompes ascawat.
Auriez vous le fameux manuel ?
Merci
Je déterré le sujet car j'ai une demande de rénovation de 3 pompes ascawat.
Auriez vous le fameux manuel ?
Merci
Ericd- Nombre de messages : 1
Localisation : Chaponost
Date d'inscription : 21/06/2022
Re: Changement des Garnitures sur Pompe (Escawat)
Mike44 Mar 21 Juin 2022 - 21:57
Bonjour,
N'ayant jamais eu de demande à ce sujet, il faut que je recherche pour savoir si je l'ai toujours.
Je vous le fais parvenir si je mets la main dessus.
Agréable continuation.
Bien cordialement
Michaël
N'ayant jamais eu de demande à ce sujet, il faut que je recherche pour savoir si je l'ai toujours.
Je vous le fais parvenir si je mets la main dessus.
Agréable continuation.
Bien cordialement
Michaël
Site Internet : http://piscineswaterair.free.fr
Vidéo : https://www.youtube.com/watch?v=3JZkn3MEbfo
Mike44- Maitre nageur
- Nombre de messages : 1871
Age : 52
Localisation : Saint-Nazaire
Date d'inscription : 13/11/2009 -
