Installation kit balnéo

Dominique0 Mer 9 Sep 2020 - 21:56

Bonjour,
Ma piscine : CLÉA 1460i KC D1 4.57m X 7.94m
J'ai reçu mon kit complet W****** la semaine passée et en ce moment j'étudie le Bible...
Voici mon problème : je ne comprends pas le schéma de montage indiqué dans le manuel. On montre l'obturateur de refoulement qui semble aller dans le coude de la tuyauterie ! De plus pourquoi un té de raccordement a cet endroit ?
Enfin un simple té pour envoyer l'eau du refoulement de la filtration vers la buse et vers la balnéothérapie est-ce ok ?
Dernière question pourquoi dit on qu'il faut monter l'obturateur de refoulement seulement après la pose du liner ?
Merci

Dominique0 Mer 9 Sep 2020 - 21:59

https://servimg.com/view/20258653/2
Le schéma

Mike44 Jeu 10 Sep 2020 - 10:56

Bonjour,

Si je comprends bien la question le T concernant la prise de refoulement c'est parce que de l'autre coté l'eau arrive directement de la pompe. Et visiblement c'est le même circuit que pour alimenter l'escalier en Balnéo.

Concernant la prise de refoulement la première pièce a sceller sert à maintenir le refoulement mais c'est le poseur qui vient prendre en sandwich le Liner avec un joint et la fixation définitive à la fin. Vous devriez retrouver les indications et la fin de l'installation de la prise de refoulement dans le manuel dans la section d'installation du Liner.

J'espère que cela répondra à vos interrogations.

Je vous souhaite une bonne installation.
Bien cordialement
Michaël

Dominique0 Jeu 10 Sep 2020 - 17:11

Tout d'abord Merci pour votre réponse

mais Plusieurs choses ne vont pas.
Si c'était le T pour le refoulement pourquoi dessine-t-on l'obturateur comme si il allait dessus ? Regardez le schéma, l'eau arrive sur le T et va d'un côté aux 3 buses balnéo et de l'autre sur l'obturateur, ce qui me semble être un non-sens.
Deuxièmement pourquoi dit-on de ne monter l'obturateur sur les buses balnéo qu'après la pose du liner sachant que de toute façon ces buses se trouvent sur l'escalier et donc en dehors du liner ?!
MERCI

Un grand

Mike44 Jeu 10 Sep 2020 - 17:48

Bonjour,

Alors je vous explique :

- L'eau part de la pompe et passe dans le T.
- Il y a donc une prise de refoulement qui se trouve sur les panneaux en plus de celles de l'escalier.
- Cette prise de refoulement a donc un Obturateur qui permet de couper l'eau de ce refoulement directement de l'intérieur de la piscine pour rediriger toute la puissance de l'eau dans les buses de la balnéo dans l'escalier.
- Donc une partie du refoulement et de l'obturateur au niveau du panneau s'installe au moment de la pose du Liner.
- Normalement Il n'y a pas d'obturateur sur les prises de refoulement de la balnéo dans l'escalier et vous pouvez donc aller au bout du montage sur cette partie.

J'espère que ma réponse va vous éclairer sur cette partie du montage.
Agréable continuation et à votre entière disposition.
Bien cordialement
Michaël

Dominique0 Jeu 10 Sep 2020 - 19:32

Merci pour votre réponse c'est du rapide

.

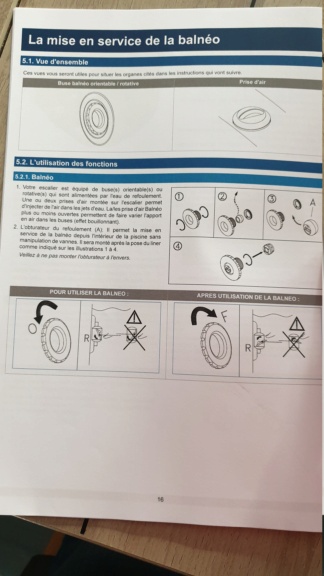

Cependant... Regardez la photo du haut de mon précédent post on parle bien d'obturateurs pour la balnéo (par ailleurs, autre illogisme, il n'y'a sur 2 obturateurs fournis mais 3 buses balnéo 🥴) et même si je trouve votre raisonnement très bien (pourvoir couper le flux du refoulement pour avoir toute la puissance sur la balnéo) je ne vois nulle part dans mon kit d'obturateur pour la buse de refoulement ni dans la Bible de montage.

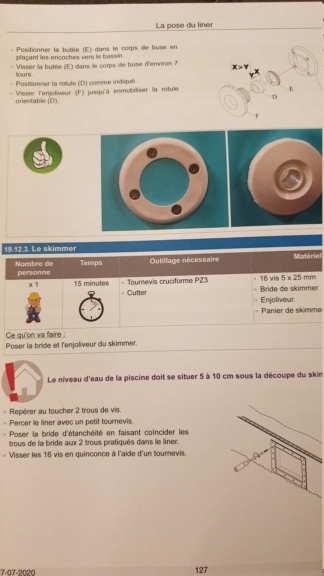

Je vous mets le photo de montage du refoulement ou il y'a bien une rotule D pour orienter le flux d'eau mais pas d'obturateur (ce qui m'aurait bien arrangé...!). Ajout de la photo arrière de l'escalier Pacio avec l'implantation balnéo.
Bref j'ai l'impression que rien ne va...
Big Merci

Mike44 Jeu 10 Sep 2020 - 21:17

Bonjour,

Alors ils parlent bien de la Balnéo pour augmenter le débit grâce à l'obturateur de la prise de refoulement. Tout est clair pour moi !

Le plus simple serait de regarder sur les panneaux et si vous avez un ou deux trous pour les refoulements de prévus vous n'aurez ainsi plus aucun doute (il peut même y avoir un troisième trou pour la prise du robot et un gros trou pour le projecteur si vous avez pris l'option). Sur la photo de l'escalier tout va bien pour moi ... l'air est bien raccordé avec un accès sur le dessus de celui ci et l'eau doit bien arriver par les 3 coudes PVC gris vers le bas ... De plus je ne veux pas dire de bêtises mais normalement les prises de refoulement sur l'escalier sont installées en usine d'origine et il n'y a plus à y toucher. Bref l'installation de ces buses est déjà terminée et définitive donc forcément la documentation doit expliquer le montage des autres prises de refoulement en dehors de l'escalier. (Seuls les spots sont à installer par vos soins car plus fragiles durant le transport ou les travaux).

Donc vous avez 3 buses Balnéos tout à fait normales sur l'escalier (sans obturateur) et la répartition du refoulement complet se fait à l'aide d'une ou deux prises de refoulement supplémentaires en dehors de l'escalier. En mode normal vous utilisez 4 ou 5 buses pour refouler et si besoin vous fermez 1 ou 2 refoulements pour augmenter la pression de la Balnéo dans l'escalier en profitant pleinement des Bulles ....

J'ai la même chose dans mon escalier avec 4 Buses de refoulement et j'ai une Turbo Jet supplémentaire. Par contre au lieu d'avoir un obturateur sur la Turbo Jet, j'ai des vannes à la place pour diriger l'eau davantage vers la Balnéo ou couper la Balnéo pour avoir un débit maximum sur la Turbo Jet et obtenir une nage à contre courant ....

Regardez aussi la suite de l'installation, vous allez obtenir des images des placements des panneaux et vous verrez sans doute les différentes buses de refoulement supplémentaires sur l'installation. Et comme évoqué à la fin sur la partie de l'installation du Liner vous découvrirez également les pièces à sceller sur les différents buses.

Enfin n'hésitez pas à appeler le service technique en cas de doute, ils sauront parfaitement vous guider en cas de besoin. C'est parfois plus facile d'obtenir une réponse de vive voix.

Bonne lecture de la bible.
Michaël

Dominique0 Ven 11 Sep 2020 - 13:12

Finalement ça semble clair mis à part le fait que je ne vois qu'une seule buse de refoulement dans mon kit et dans la Bible alors qu'on y parle des DEUX obturateurs de refoulement qui m'ont êtes livrés, une faute de W****** donc, ce qui m'a aussi induit en erreur en plus du manque de clarté de la doc sur ce point.
En photo le plan technique de la piscine avec l'unique buse de refoulement.

.
Encore MERCI pour votre aide

Mike44 Ven 11 Sep 2020 - 21:41

Bonjour,

C'est parfait et tant mieux si tout rentre dans l'ordre ....

N'hésitez pas si vous aviez d'autres questions et ouvrir un sujet sur votre réalisation pour qu'on suivre en image votre avancement.

Bon courage pour le montage.
Bien cordialement
Michaël

Paulo-17 Dim 13 Sep 2020 - 19:40

Installation kit balnéo 1301310943382112410819787

J'ai presque la même piscine que toi et j'ai aussi 2 petits volets pour un refoulement unique.

Moi j'ai fais deux circuits indépendants, un pour la balnéo et un autre pour le refoulement, comme cela le volet est inutile.

Pour compléter j'ai réalisé l'aspiration en Ø 63 afin de limiter le plus possible les pertes de charge.
