Installation d'une sonde pour hivernage

Paulo-77 a écrit:

 Voila comment câbler ton tableau pour rendre le hors gel prioritaire quelque soit la position du commutateur de filtration ou de l'horloge.

Comme le contact de l'horloge est en général limite au niveau de l'intensité autant l'utiliser uniquement en commande de contacteur et le rendre bien plus pérenne.

Comme tu installe une protection à faible intensité autant l'utiliser pour tout ton circuit commande et n'utiliser le 10 A que pour la protection pompe, comme cela tu as de la sélectivité.

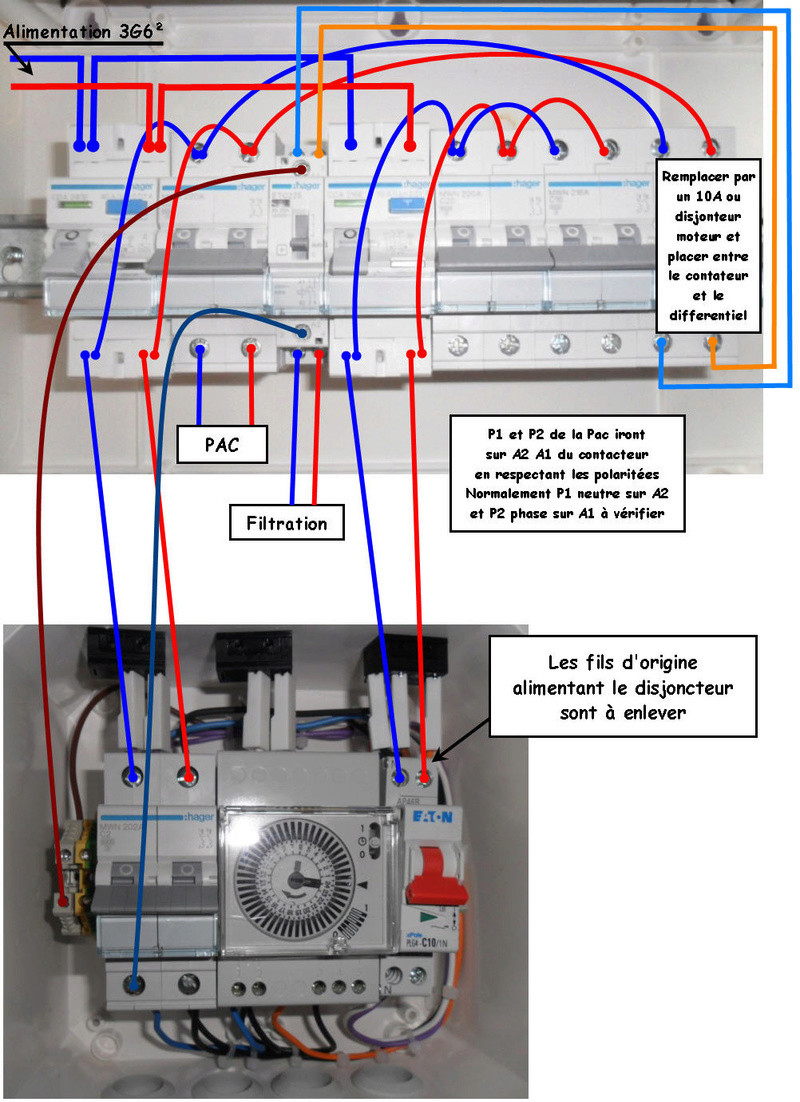

J'ai simuler les dispositifs ajoutés dans le tableau piscine Wat (ça rentre 8 modules de large pour 7 installés + 2 bornes d'1/2) pour qu'ils soient installés dans un tableau ayant l'indice IP conforme à un local piscine.

Les explications des branchements et le pourquoi :

L'alimentation est déplacé sur le disjoncteur le plus à gauche pour faire le pontage normalement d'un disjoncteur à l'autre puis vers le coupe circuit à fusible et ne pas avoir 3 fils dans la même borne ce qui n'est pas conforme.

Le contacteur à gauche est alimenté en 1 et 3 par l'aval du disjoncteur (le neutre à gauche ou a droite importe peu du moment que l'on fait à l'identique en sorti), les fils présents sur le C10 (le bleu et les 2 noirs) sont déplacés sous le disjoncteur 2 A.

Le fil marron précédemment raccordé sur une borne indépendante sera raccordé en A1 du contacteur, en A2 on aura un neutre direct repris sur l'horloge (toujours pour éviter 3 fils sur une borne)

La pompe de filtration sera raccordé en aval du contacteur sur borne 2 et 4.

Le Gelelec sera alimenté par le disjoncteur C2 avec l'alimentation de l'horloge que l'on a déplacé.

Comme toute la commande est issu d'un même disjoncteur faire un pontage à l'intérieur du Gelelec et n'alimenter que la phase par un fil suffit amplement, un 4G1.5 permettrait de ne passer qu'un câble.

Si tu veux d'autres infos ou si j'ai fait une erreur quelque part n’hésite pas.

PS : Quand tu poste une photo tu utilise le lien central (c'est bien mieux) qui rend l'image cliquable afin de la télécharger ou de l'agrandir.


FrenchYeti a écrit:

Je pensais brancher le coffret de la manière suivante: bornes 8 et 9 (contact filtration) du coffret gelelec aux bornes A1 du contacteur télémécanique, et à la phase du disjoncteur 16A qui alimente le boitier piscine. Ce qui serait cohérent avec le schéma fourni.

Avec ton tableau il serait plus judicieux de récupérer la phase sur le contact de l'horloge, coté alimentation du contact bien sûr.

Mais j'ai eu un doute en regardant comment était branché le boitier piscine: ne faut il pas brancher les bornes 8 et 9 (contact filtration) du coffret gelelec en A1 et A2 du contacteur télémécanique directement ?

Là le Gelelec explose (court-circuit franc sur le contact) et ça serait difficile de faire marcher la garantie.

Paulo-77 a écrit:

Pour faire plus simple et toucher un minimum à l'installation tu peux te raccorder que sur l'horloge.

Fil 6 du hors gel sur 1 de l'horloge, fil 7 sur 2, fil 8 sur 3 et fil 9 sur 4.

Pour la sonde le fait de rallonger le fil peut modifier son impédance et fausser la valeur relevée mais ne gène pas dans le fonctionnement, l'idéal est de placer la sonde à l'emplacement qui présente le plus de risque, la zone la plus froide proche du matériel qui risque, l'endroit le plus froid du jardin on s'en fiche complètement si il n'y a pas de canalisation.
